Cómo Hacer Salida ESTÉREO y MONO en el Procesador de Audio Taramps PRO 2.4s

Para este tema, consideremos un amplificador de 4 canales, que normalmente tiene una entrada RCA para cada canal, como el Taramps TS 400x4, por ejemplo. En este proyecto, utilizaremos 1 par de altavoces para las puertas y 1 subwoofer. A lo largo de este artículo, mostraremos cómo realizar las conexiones correctas y los ajustes de ruteo de canales para lograr la sensación de movimiento en los altavoces de las puertas, llamado efecto ESTÉREO, así como combinar las señales de audio para nuestro subwoofer, lo que se llama efecto MONO. Todo esto utilizando nuestro procesador de audio Taramps PRO 2.4s.

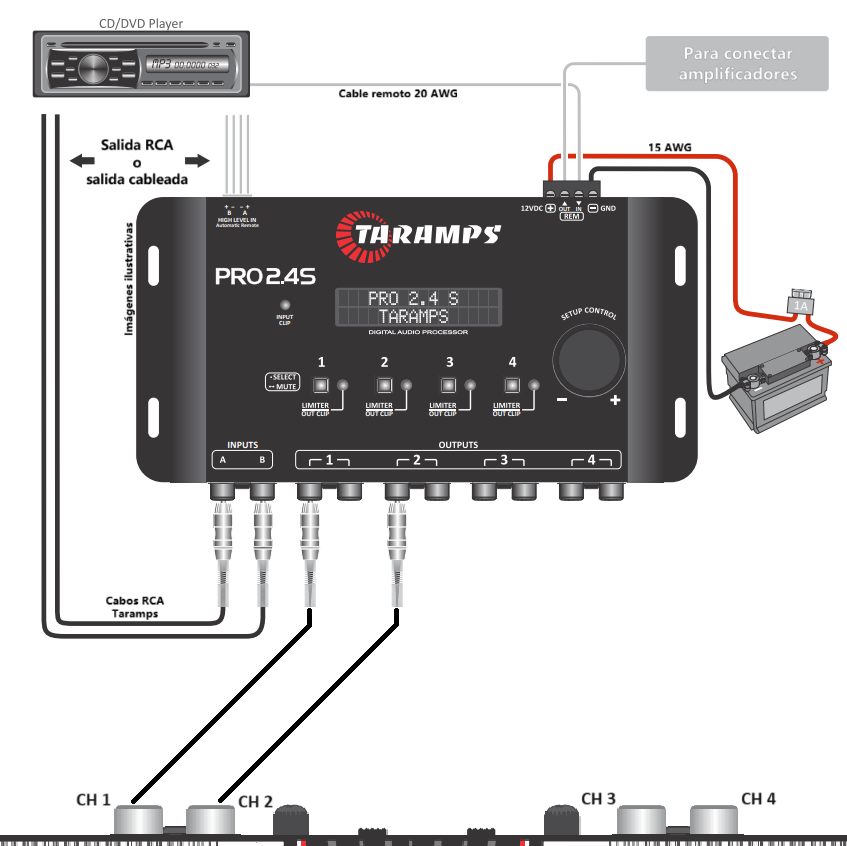

Como se muestra en la imagen anterior respecto a las conexiones de nuestros altavoces de puerta, conectamos un cable RCA de 1 metro desde OUT 1 (salida 1) del procesador directamente a la entrada RCA de CH 1 (canal 1) del amplificador, así como otro cable RCA desde OUT 2 (salida 2) a la entrada de CH 2 (canal 2). Una vez hecho esto, pasamos al siguiente paso, donde configuraremos las señales de audio de las salidas utilizando el ajuste de ruteo de entradas/salidas en el procesador.

RUTEO DE CANALES

Ubicado en el procesador bajo MAIN MENU => AUDIO => AUDIO ROUTING, este es un ajuste simple. Suponiendo que INPUT A del procesador esté conectado directamente a la salida “L” de la unidad principal y INPUT B esté conectado a la salida “R” de la unidad principal, en el ajuste de ruteo de canales seleccionamos OUT 1 como A, ya que definirá el lado izquierdo al estar conectado a la salida L, y OUT 2 como B, definiendo el lado derecho al estar conectado a la salida R de la unidad principal.

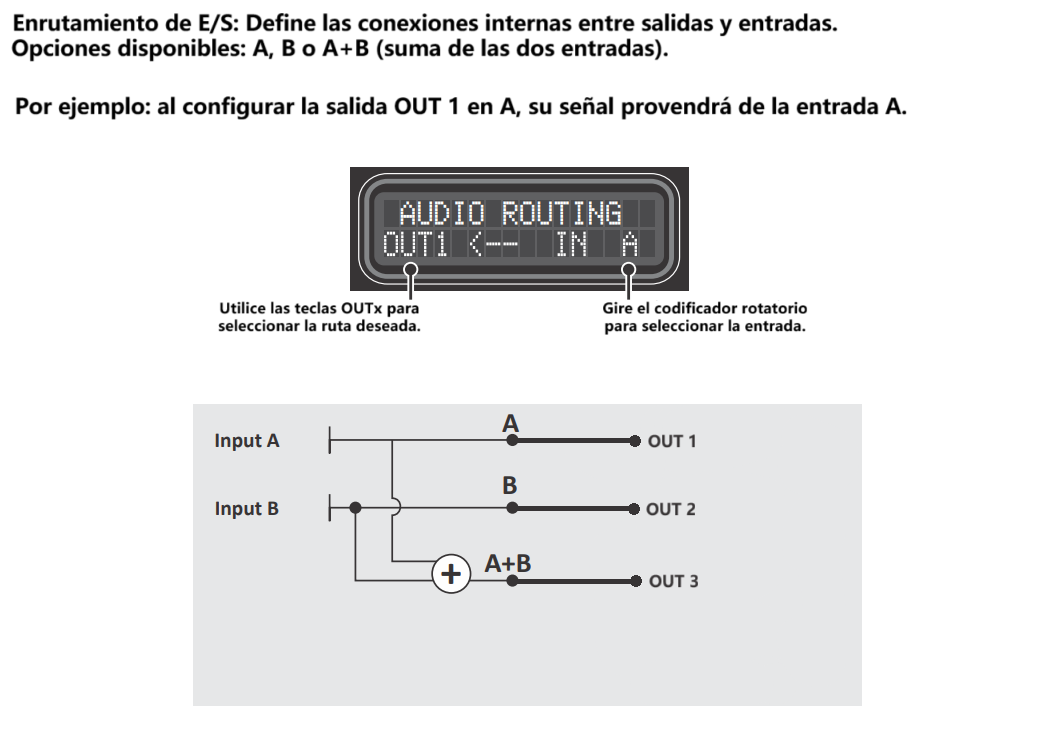

A continuación, puede encontrar una explicación sobre estos ajustes y un poco sobre su funcionalidad (vale recordar que A+B es la suma de las señales, que solo se usaría para obtener una señal de audio MONO).

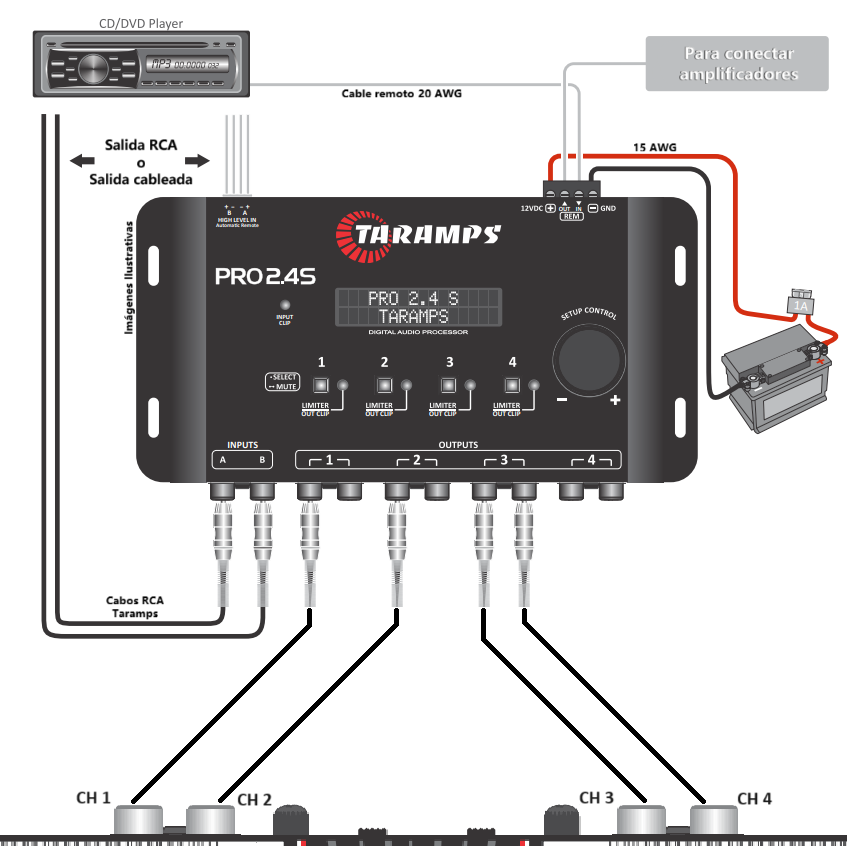

Una vez hecho esto, tendremos nuestro par de altavoces de puerta en los canales 1 y 2 en estéreo. Ahora, para conectar nuestro subwoofer, que está en bridge en los canales 3 y 4 del amplificador, ambos cables RCA de CH 3 y CH 4 se conectarán directamente a las dos salidas RCA de OUT 3 del procesador, como se muestra en la imagen a continuación.





Tan pronto se realice la conexión, utilizaremos nuevamente el ajuste de ruteo de canales, donde OUT 3 del procesador se configurará como A+B, ¡creando una señal de audio MONO!
