Para o desenvolvimento de um projeto de sonorização em ambientes de até 300 m², é fundamental garantir uma boa distribuição das caixas acústicas, assegurando cobertura sonora uniforme e inteligível em todas as áreas. Para esse tipo de aplicação, recomenda-se a utilização de no mínimo 4 a 8 caixas acústicas, complementadas por um subwoofer, a fim de oferecer resposta adequada em todas as faixas de frequência, inclusive os graves.
Neste projeto, serão adotadas duas opções de ligação do sistema, utilizando uma única mesa de som modelo T-0302 Player, responsável pelo controle de áudio, e um amplificador modelo T-2800, com conexões padrão Speakon, garantindo eficiência e segurança na distribuição do sinal para os alto-falantes.
1º Passo- CAIXA RECOMENDADA.

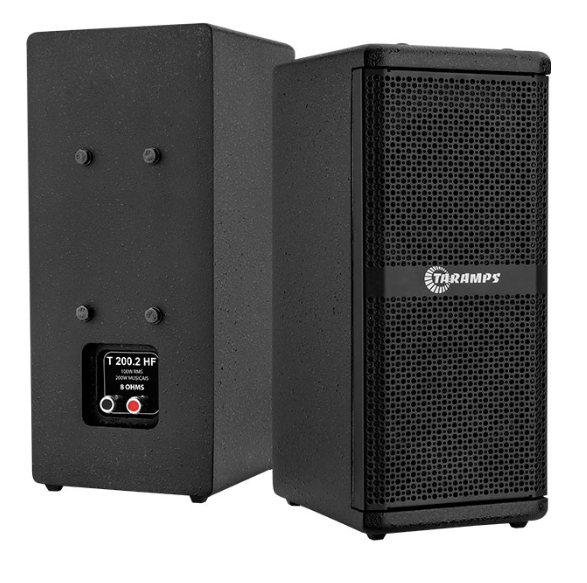

Para este projeto, recomendamos a utilização do modelo T-200.2 HF, que oferece uma excelente relação entre potência, qualidade sonora e custo-benefício. Esta caixa possui 100W RMS de potência nominal e 200W de potência musical, sendo ideal para aplicações em ambientes de até 300 m², garantindo clareza na reprodução de voz e boa resposta para música ambiente ou ao vivo.

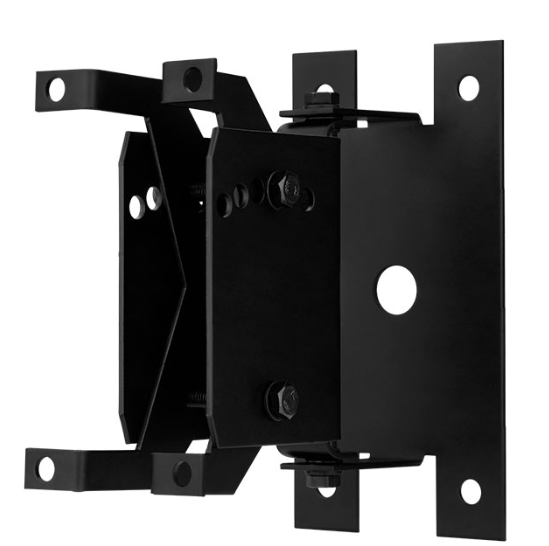

OBS: SUPORTE DE FIXAÇÃO É REALIZADO A VENDA SEPARADA, DA CAIXA T-200.2 HF.
2º Passo – Sugestão de Subwoofer Passivo

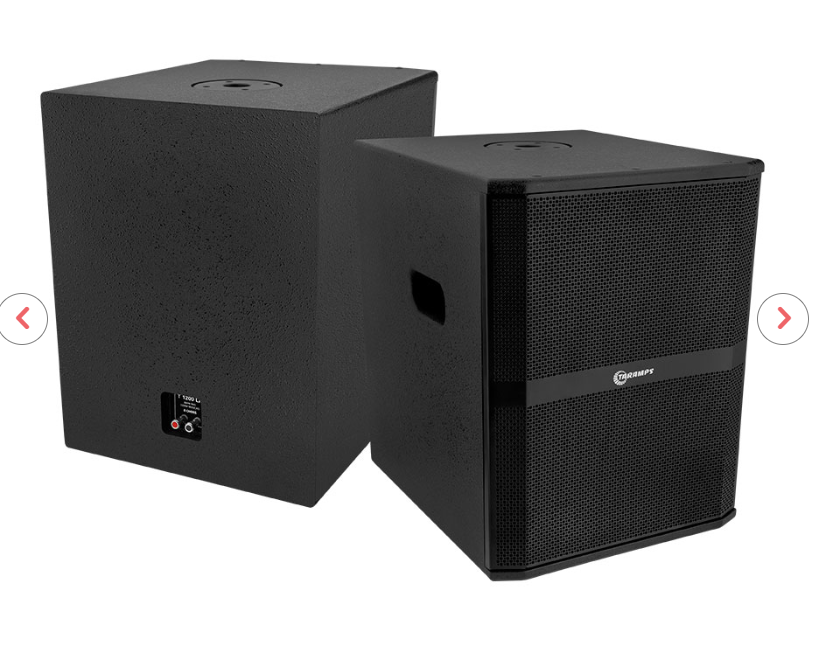

Para complementar a reprodução das frequências graves no sistema de sonorização deste projeto, será utilizado um subwoofer passivo modelo T-1200 LF DE 12 POLEGADAS, com impedância de 4 ohms. Este subwoofer oferece alto desempenho nas baixas frequências, contribuindo significativamente para a qualidade sonora geral, especialmente em aplicações com música ambiente ou ao vivo.
É fundamental que o subwoofer seja posicionado de forma estratégica no ambiente, preferencialmente em um ponto central ou próximo à área de maior concentração do público, para garantir uma distribuição uniforme dos graves e evitar cancelamentos ou reforços excessivos causados por reflexões acústicas.
3° PASSO- SUGESTÃO DE ÁUDIO E AMPLIFICADOR:

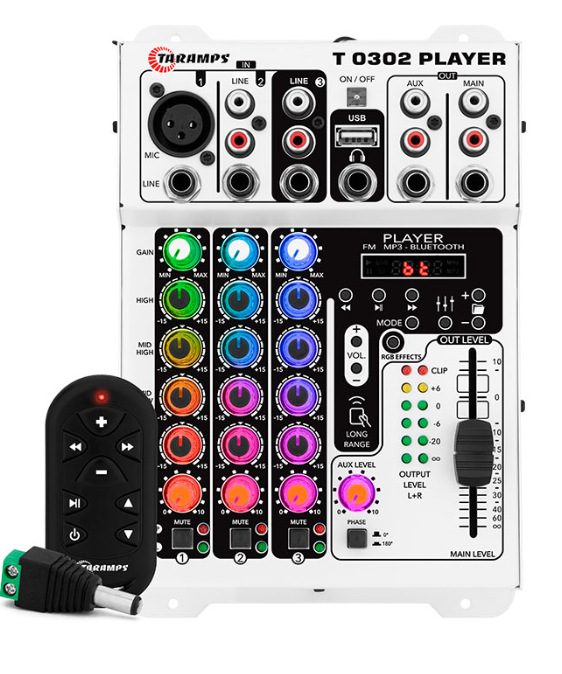

Mesa de Som T-0302 Player
Esta mesa compacta e versátil oferece canais suficientes para atender às necessidades do projeto, além de contar com player integrado (USB/BT/FM), facilitando a reprodução de conteúdos de áudio sem a necessidade de dispositivos externos. É ideal para aplicações em igrejas, academias e ambientes de médio porte.

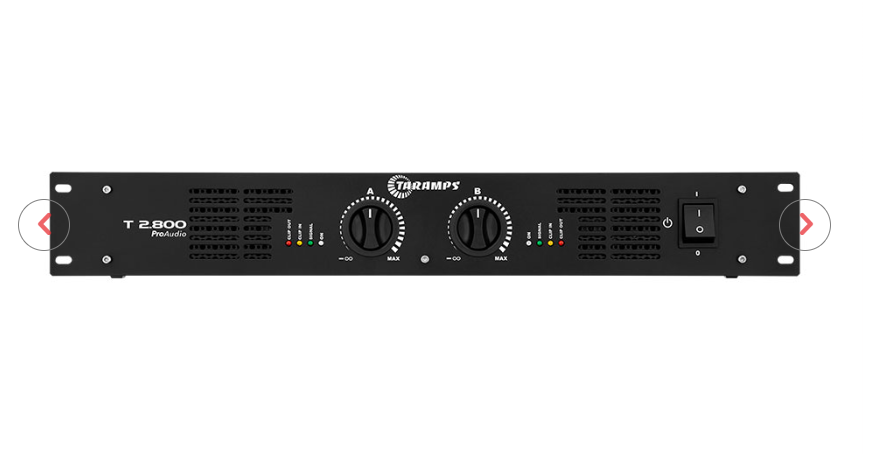

Amplificador T-2800 – 2 Canais (400W RMS / 4 Ohms)
O modelo T-2800 será responsável pela amplificação das caixas acústicas e do subwoofer. Com 2 canais de 400W RMS a 4 ohms, oferece potência adequada e conexões robustas, incluindo Speakon, garantindo maior segurança, durabilidade e facilidade na instalação.
4° PASSO- FORMA DE LIGAR O SISTEMA DE SOM.

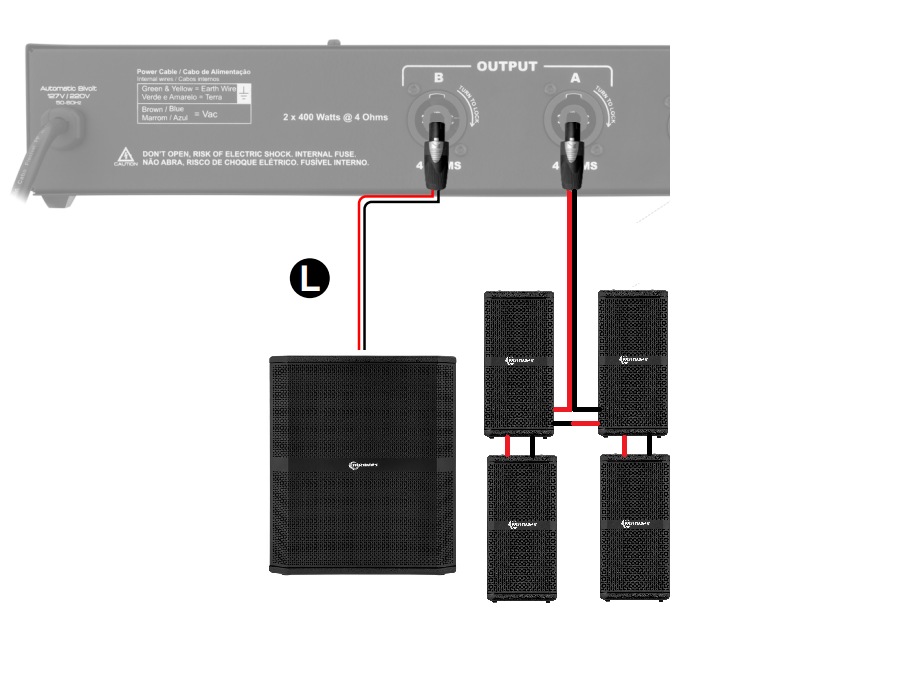

✅ Opção 1 – 4 Caixas T-200.2 HF (4 Ohms cada)
As caixas devem ser organizadas em dois pares.
Cada par (2 caixas) deve ser ligado em paralelo, resultando em 2 ohms por par.
Os dois pares devem ser conectados em série entre si, o que resultará em uma impedância final de 4 ohms.
🔧 Resumo da ligação:
(2x caixas em paralelo = 2 ohms) + (2x conjuntos em série) → impedância total = 4 ohms
✅ Opção 2 – 8 Caixas T-200.2 HF (4 Ohms cada)
As caixas devem ser organizadas em dois grupos de 4.
Cada grupo de 4 caixas deve ser ligado em paralelo (4 x 4 ohms em paralelo ≈ 1 ohm).
Os dois grupos devem ser conectados em série, o que resultará em uma impedância final de 2 ohms.
5° PASSO- EXEMPLO DE LIGAR O SISTEMA DE SOM.

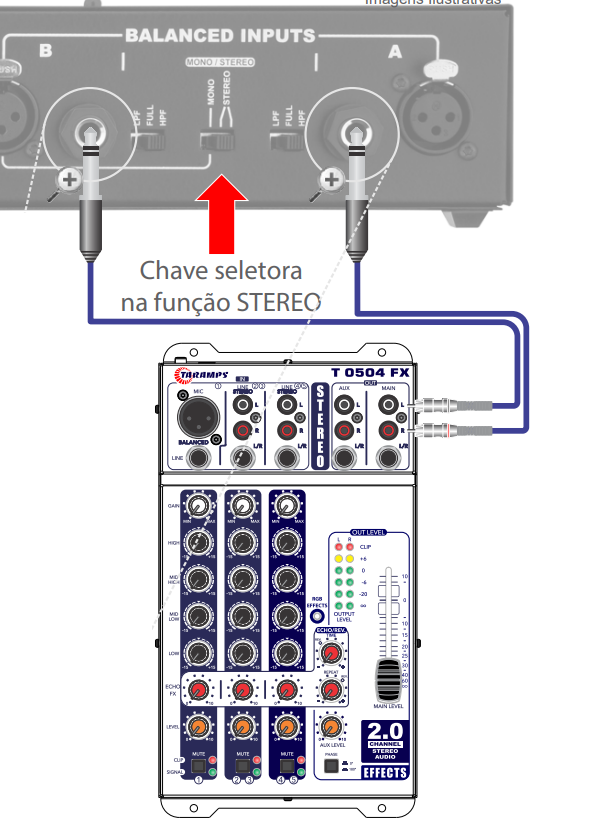

ENVIO DE SINAL DE ÁUDIO PARA OS CANAIS DO AMPLIFICADOR.
LIGAÇÃO DAS CAIXAS DE 4 OHMS NA SAÍDA DO AMPLIFICADOR.

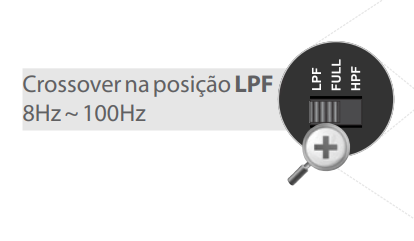

PARA O GRAVE A CHAVE CROSSOVER DEVE FICAR EM LPF:

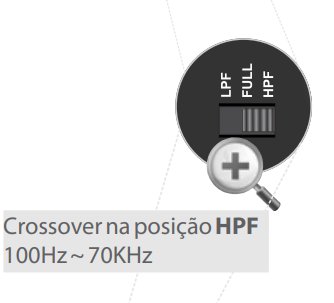

PARA AS CAIXAS ACUSTICAS É NECESSARIO UTILIZAR-SE EM HPF:
Observação:
Em caso de dúvidas ou necessidade de orientação técnica específica, entre em contato com nosso suporte especializado para mais informações e recomendações personalizadas conforme o seu projeto.
