Como ligar o voltímetro sequenciador VTS 5.1

Como ligar o voltímetro sequenciador VTS 5.1

Passo 1 – Conexão da bateria

• Conecte o positivo da bateria (+) no positivo do sequenciador (+).
• Conecte o negativo da bateria (-) em um negativo do sequenciador (-).

Passo 2 – Conexão do remoto

• Pegue o fio remoto do rádio e conecte no borne REM do VTS 5.1.
• Assim, quando o rádio for ligado, ele enviará 12V pelo fio remoto e acionará o sequenciador.

Saídas do sequenciador

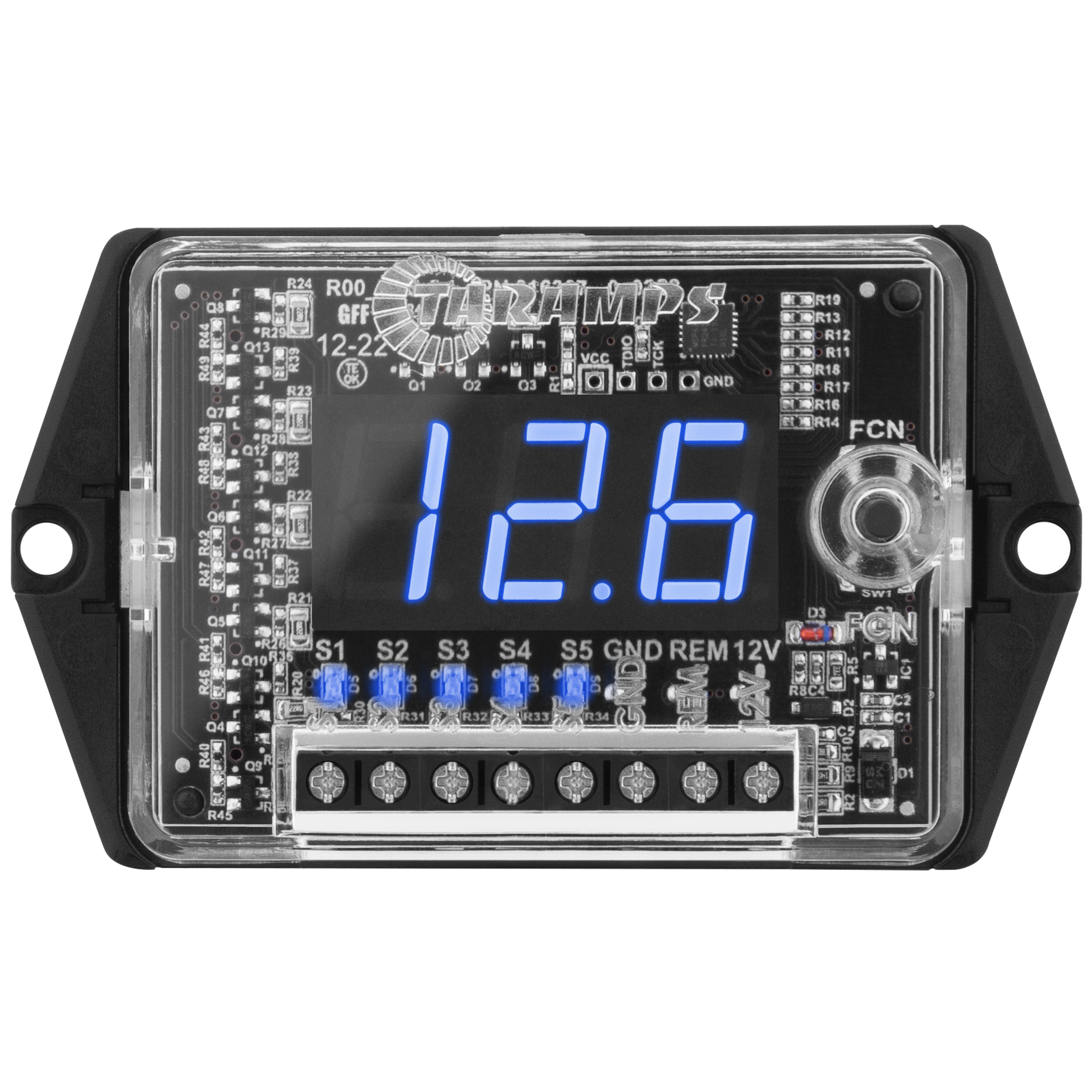

O VTS 5.1 possui 5 saídas que podem ser usadas para ligar diferentes equipamentos do sistema de som.

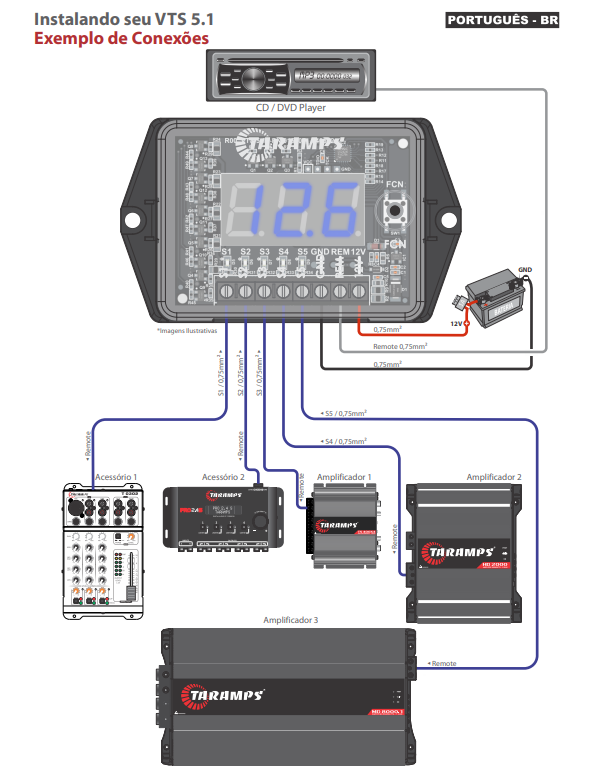

Exemplo de ligação:

• Saída 1 (S1): conectada no remote IN da mesa de som.
• Saída 2 (S2): conectada no remote IN do processador de áudio.
• Saída 3 (S3): conectada no remote do amplificador TS 400x4.
• Saída 4 (S4): conectada no remote do amplificador HD 2000.

• Saída 5 (S5): conectada no remote do amplificador MD 8000.





Funcionamento

• Ao ligar o rádio: o sequenciador ativa as saídas em ordem crescente (primeiro S1, depois S2, e assim por diante até S5).
• Ao desligar o rádio: ele desliga em ordem decrescente (primeiro S5, depois S4, e continua até chegar em S1).

O sequenciador organiza a ativação e o desligamento dos equipamentos.
