Como ligar os cabos RCA no Taramps TS 400x4 usando adaptadores em Y.

Para que o som saia em todos os 4 canais do amplificador TS 400x4, você precisará dividir o sinal de áudio do player. Por isso, usamos dois cabos em Y (RCA).

Não se preocupe — o processo é simples. Basta seguir o passo a passo abaixo.

1. O que você vai precisar

• 1 par de cabos RCA comum (saindo do player)

• 2 cabos RCA em Y (um para o canal esquerdo e outro para o canal direito)

  • Os cabos Y normalmente têm 1 entrada e 2 saídas

  • Exemplo: 1 Fêmea  → 2 machos

2. Localize as saídas RCA do player

No seu player (rádio), procure os conectores redondos, normalmente:

• Vermelho → Canal direito (Right)

• Branco → Canal esquerdo (Left)

Essas saídas costumam ter nomes como:

• Front Out

• Rear Out

• Audio Out

Se seu player tiver apenas 1 par de RCA, não tem problema — ainda assim a ligação funciona usando os cabos Y.

3. Como fazer a ligação usando os cabos Y

Passo 1 — Conectar o RCA do player

Pegue o par de cabos RCA comum e conecte:

• Vermelho → saída vermelha do player

• Branco → saída branca do player

Leve o cabo até o amplificador.

Passo 2 — Conectar os cabos Y

Agora você vai multiplicar o sinal usando os dois cabos Y:

1. Pegue o cabo Y vermelho (canal direito):

   • Conecte a entrada do cabo Y no RCA vermelho vindo do player

   • As duas saídas do cabo Y vão para:

     • Entrada RCA direita 1 do amplificador

     • Entrada RCA direita 2 do amplificador

2. Pegue o cabo Y branco (canal esquerdo):

   • Conecte a entrada do cabo Y no RCA branco vindo do player

   • As duas saídas do cabo Y vão para:

     • Entrada RCA esquerda 1 do amplificador

     • Entrada RCA esquerda 2 do amplificador

4. Como fica no amplificador

O TS 400x4 tem 4 entradas RCA:

• L1 (esquerda 1)

• R1 (direita 1)

• L2 (esquerda 2)

• R2 (direita 2)

Após usar os cabos Y:

• As duas entradas L recebem sinal do mesmo cabo branco

• As duas entradas R recebem sinal do mesmo cabo vermelho

👉 Dessa forma, todos os 4 canais do amplificador recebem áudio corretamente.

5. Dicas importantes para iniciantes

• Não force os conectores — eles devem entrar suavemente.

• Passe os cabos RCA longe dos cabos de energia, para evitar chiado.

• Certifique-se de que os cabos Y são de boa qualidade, pois eles dividem o sinal.

• Evite deixar os cabos soltos para não gerar mau contato.

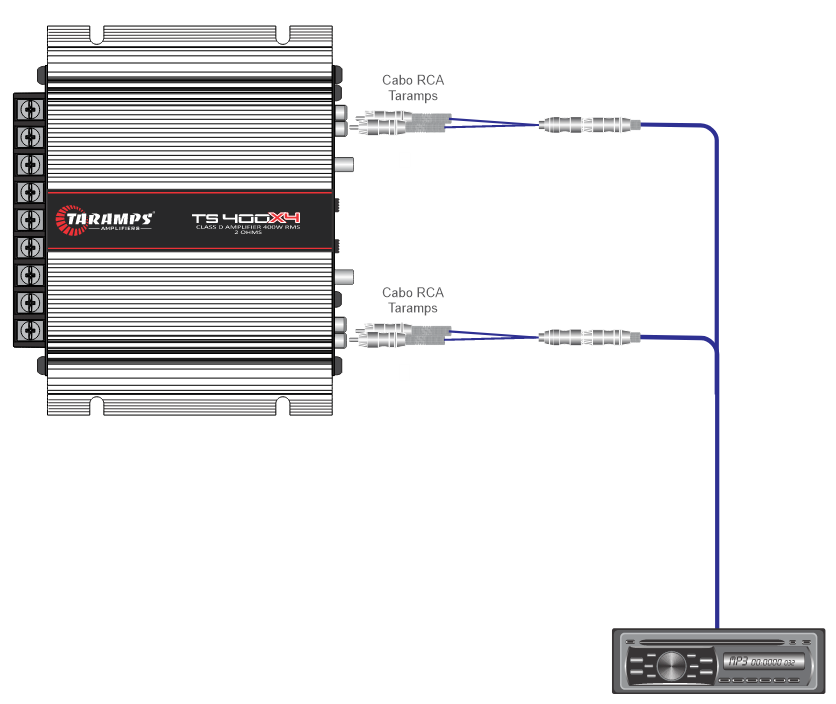

Exemplo de ligação dos cabos:
