Como ligar dois alto-falantes de 200W / 4 ohms no Taramps TS 400x4 usando BRIDGED.

O modo BRIDGED (também chamado de “bridge” ou “ponte”) permite unir dois canais do amplificador para formar um único canal mais potente.
No TS 400x4 isso é muito útil quando você quer ligar alto-falantes mais fortes, como os de 200W RMS / 4 ohms.

Abaixo está a explicação simples e o passo a passo.

1. Entendendo o BRIDGED de forma fácil

O TS 400x4 possui:

• 4 canais de 100W a 2 ohms cada.

Quando ativamos o modo BRIDGED, acontece o seguinte:

• Os canais são unidos dois a dois

• Em vez de 4 canais, você passa a ter 2 canais

• Cada canal BRIDGED passa a entregar aproximadamente 200W a 4 ohms

👉 Isso combina perfeitamente com dois alto-falantes 200W / 4 ohms.

2. Como ficam os canais no BRIDGED

O módulo passa a funcionar assim:

• Canal BRIDGED 1 = Canal 1 + Canal 2

• Canal BRIDGED 2 = Canal 3 + Canal 4

E você ligará 1 alto-falante por BRIDGED.

Total:

• 2 canais BRIDGED

• 2 alto-falantes

3. Como ligar na prática (passo a passo)

➡ BRIDGED 1 — Alto-falante 1

No TS 400x4, o BRIDGED é feito assim:

• Use o positivo (+) do Canal 1

• Use o negativo (–) do Canal 2

Conecte os fios do Alto-falante 1 nesses dois pontos.

➡ BRIDGED 2 — Alto-falante 2

• Use o positivo (+) do Canal 3

• Use o negativo (–) do Canal 4

Conecte os fios do Alto-falante 2 nesses dois pontos.

4. O que você NÃO deve fazer

• Não ligue um alto-falante em apenas um canal do par (ex: só no canal 1).

• Não use o positivo e negativo do mesmo canal (não funciona em BRIDGED).

• Não ligue alto-falantes de 2 ohms nesse modo — o módulo foi projetado para bridge em 4 ohms.

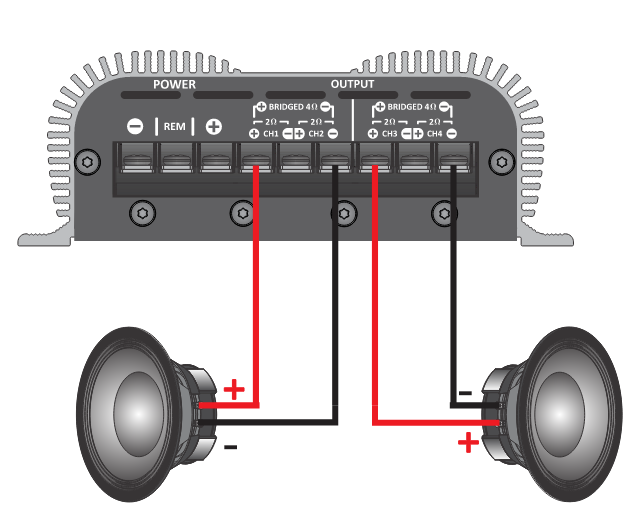

  Exemplo de ligação!
