Como ligar uma TS 400x4 - 2 ohms ?

1. Aterramento (Negativo –)

1. Pegue outro cabo igual ao anterior.

2. Conecte uma ponta no polo negativo da bateria ou em um aterramento confiável da lataria do carro.

3. Leve o cabo até o amplificador.

4. Conecte a outra ponta no terminal negativo (–) do TS 400x4.

Dica:
Se for usar a lataria como aterramento, lixe bem o local até aparecer a parte metálica para garantir contato perfeito.

2. Alimentação do amplificador (Positivo +)

1. Pegue um cabo de energia (geralmente 4 mm ou 6 mm).

2. Conecte uma ponta no polo positivo da bateria.

3. A poucos centímetros da bateria, instale um fusível de 20A no mesmo cabo.
   ➝ O fusível serve para proteção, evitando curto-circuitos.

4. Leve esse cabo até o porta-malas (ou local onde o módulo será instalado).

5. Conecte a outra ponta no terminal positivo (+) do TS 400x4

3. Ligação do fio remoto

O fio remoto é o que manda o amplificador ligar e desligar junto com o player (rádio).

1. Localize no seu player o fio REM ou Remote (geralmente azul).

2. Conecte um fio desse ponto até o terminal REM do TS 400x4.

→ Sem esse fio o módulo não liga, mesmo que esteja alimentado.

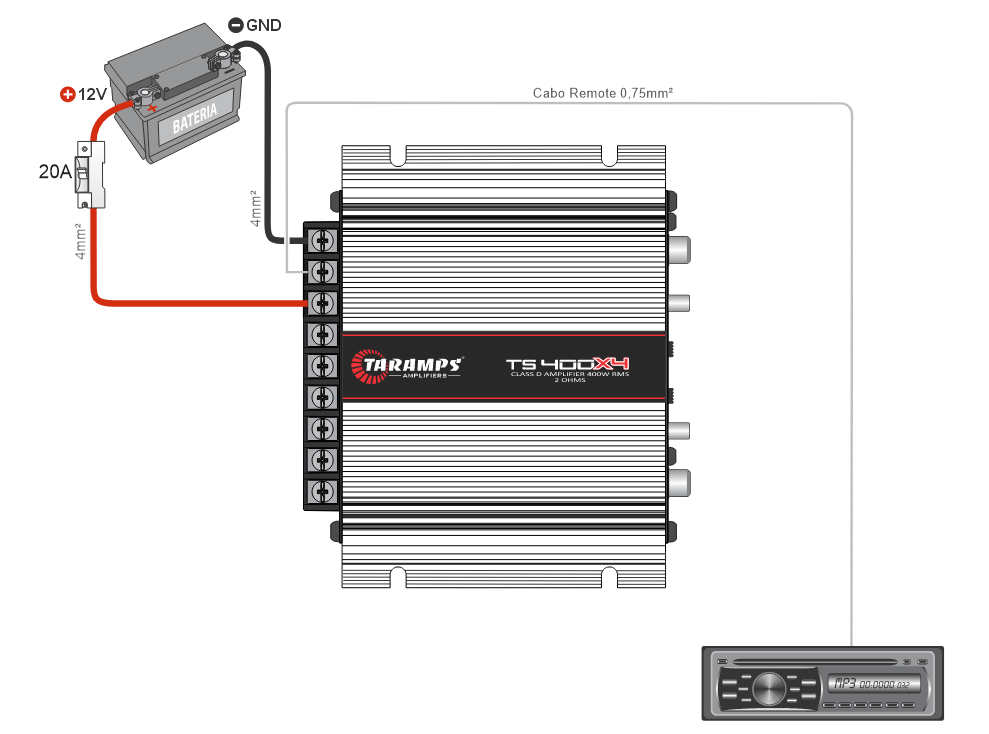

Exemplo das ligações:
